Une avancée majeure dans le domaine du perçage intelligent

Le Cetim, institut technologique de mécanique labellisé Carnot, a présenté sur le dernier SIAE qui s’est déroulé au Bourget du 19 au 26 juin derniers, un effecteur de perçage vibratoire inédit, fruit d’un co-développement entre la société Advanced Engineering & Innovation (AEI) et les instituts Carnot Arts et Cetim. Cette nouvelle technologie ouvre la voie au perçage vibratoire intelligent.

Avec l’effecteur Spineo, la PME Advanced Engineering & Innovation (AEI) propose le Graal aux spécialistes de la production aéronautique : percer des empilements multimatériaux en adaptant les conditions de coupe à chaque nouvelle couche. Avec à la clé, des durées de vies des forets plus importantes et des temps de perçage trois à dix fois plus courts qu’avec des techniques classiques.

Cette technologie doit permettre le développement du perçage vibratoire intelligent grâce à la combinaison de deux innovations clés : une architecture mécanique spécifique développée par AEI et l’Institut Carnot (IC) Arts, et la technologie brevetée d’assistance vibratoire par actionneur piézoélectrique mise au point par les IC Cetim et Arts. Leur association au sein d’une broche de perçage unique fait l’objet, depuis 2016, d’un co-développement entre AEI et le Cetim.

Compact et léger

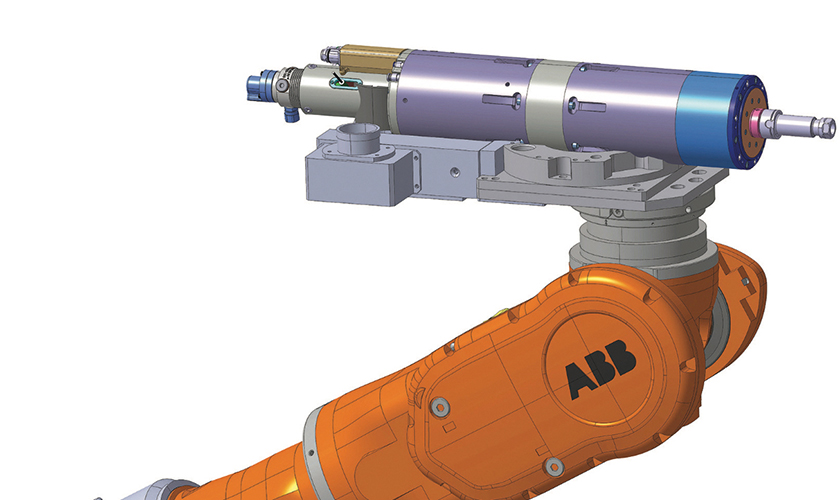

Cet effecteur inédit bénéficie d’une conception compacte, d’une masse divisée par quatre par rapport à une solution classique et, surtout, de la capacité de régler finement les paramètres de fragmentation des copeaux pour traiter une grande variété de matériaux. L’extension de ses capacités à la détection automatique de changement de matériaux devrait en outre permettre à AEI de proposer un procédé de perçage vibratoire adaptatif. Après la présentation de la technologie au Bourget, le premier prototype de Spineo doit être monté dès la rentrée sur un des robots de la plateforme Robotic Park de l’IC Cetim, en vue de son industrialisation.

Deux co-développements

AEI a pu atteindre ce niveau de performance grâce à deux co-développements successifs. Le premier, lancé en 2010 avec l’Institut Carnot (IC) Arts, a abouti à la mise au point d’une gamme d’unités de perçage automatiques (UPA) de structures aéronautiques originales à deux titres. D’une part, celles-ci sont électriques, quand la plupart des équipements du marché sont pneumatiques. D’autre part, leur cinématique met en œuvre deux axes indépendants (une rotation et une translation) autorisant le pilotage des paramètres de fractionnement des copeaux en perçage vibratoire.

Le second co-développement, initié en 2016, permet d’aller plus loin en combinant, dans un seul module, cette architecture avec la technologie brevetée d’assistance vibratoire par actionneur piézoélectrique développée par le Cetim et l’IC Arts. Le résultat : un nouvel effecteur de perçage vibratoire destiné à des solutions robotisées, compact, à la masse divisée par quatre par rapport à une solution classique, et capable de régler finement les paramètres de fragmentation des copeaux pour traiter une grande variété de matériaux.

Quelques mots sur Advanced Engineering & Innovation (AEI) Installée à Malaga, AEI est une PME spécialisée dans la conception et la réalisation d’outillages et de procédés destinés aux opérations d’assemblage et de production dans l’industrie aéronautique.
