L’usinage optimal commence dès le logiciel

Avec le lancement de la version du logiciel hyperMILL 2018.2, Open Mind repousse une nouvelle fois les limites de l’usinage optimal. Cette version fait en effet l’objet de nombreuses améliorations, comme le détaille cet article. Pour davantage d’informations, l’éditeur de logiciel de FAO/CAO sera présent sur le salon Micronora, la biennale des micro-techniques, de la précision et des technologies de pointe, qui se déroulera à Besançon, du 25 au 28 septembre prochain.

› Nouvelles fonctions
pour la création rapide et fiable de copies d’électrodes

Open Mind Technologies AG présente la version 2018.2 de la suite FAO/CAO hyperMILL. Dans cette version, de nombreuses fonctions telles que la détection des trous de perçage et des poches ainsi que l’ébauche 3 axes optimisée sont encore améliorées. Cependant, les évolutions les plus importantes se trouvent dans le module de CAO hyperCAD-S. Le logiciel CAO spécialement adapté à la programmation FAO répond à de nombreux défis quotidiens rencontrés lors du travail avec les maillages, surfaces et volumes afin de modéliser avec précision pièces et outillages. Quel que soit le système CAO original, les données sont traitées pour une programmation CN à posteriori.

Une nouveauté importante de la version précédente a encore été améliorée dans ­hyperMILL 2018.2 : le module Électrode, avec lequel les électrodes d’électro-érosion par enfonçage sont automatiquement définies à partir des surfaces de la pièce. Il est maintenant possible de générer des copies d’une électrode déjà créée à différentes positions avec la fonction « Électrode virtuelle ». Ces copies sont soumises au contrôle de collision et peuvent posséder les valeurs technologiques de l’électrode maîtresse ou se voir attribuer de nouvelles valeurs technologiques. Ces valeurs sont traitées en conséquence lors de l’usinage des électrodes. Le système de référence ainsi que la position d’érosion sont disponibles dans le rapport pour chaque copie.

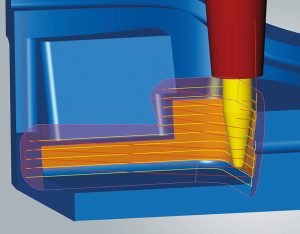

› Les fraises tonneau coniques sont désormais également utilisables
pour la finition par niveau z forme 3 axes

Une analyse simplifiée

L’une des nouvelles fonctions d’analyse dans hyperCAD-S permet de mesurer les distances entre deux formes. La fonction peut être appliquée à des surfaces, des solides, des maillages ou des bruts. Une surface créée via la fonction « Surface globale » peut ainsi être comparée aux surfaces originales. Par ailleurs, les surépaisseurs des pièces forgées ou de fonderie peuvent être rapidement contrôlées. Le mode « radial » a été ajouté à la commande « Déroulement », ce qui permet de dérouler des courbes disposées radialement ou des textes sur les corps de rotation avec une longueur radiale constante – pratique pour les gravures ou les inscriptions sur les pneus.

La commande « Esquisse contrainte » dans hyperMILL 2018.2 permet une modification simple des limites de fraisage ou des contours de tournage. Avec celle-ci, les  profils 2D sont dotés de contraintes géométriques. Si un contour est modifié, l’esquisse est actualisée automatiquement sur la base de ses dépendances. Les valeurs de l’esquisse contrainte sont modifiées via les contraintes dimensionnelles et la liste de paramètres.

Open Mind exposera sur le salon Micronora dans le hall C, au stand 306
