En route pour la révolution Digilog

BLUM - NOVOTEST

par Equip'Prod

Blum-Novotest, fournisseur leader de technologies de mesure et de contrôle performantes et innovantes, présente le nouveau palpeur de mesure analogique TC64-Digilog.

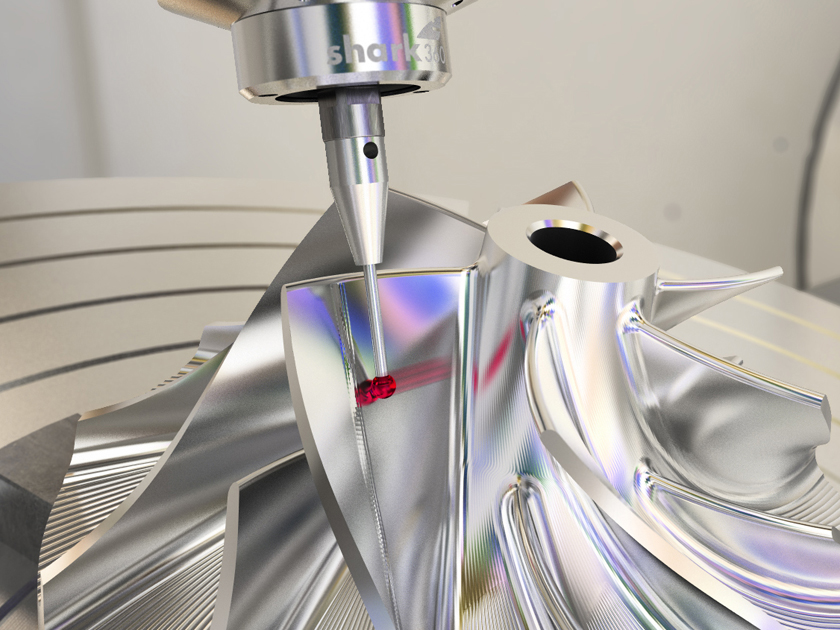

Le palpeur TC64-Digilog s’appuie sur le système de mesure breveté Shark 360 à denture plate

Le palpeur TC64-Digilog s’appuie sur lesystème de mesure breveté Shark 360 àdenture plate

La mesure analogique offre toujours de grands avantages quand il s‘agit d’examiner des surfaces ou des lignes, par exemple pour le contrôle d’erreur d’usinage de la surface d’une pièce. Avec l’utilisation d’un palpeur digital, de nombreux points doivent être palpés pour atteindre une résolution satisfaisante. Un palpeur analogique scanne, quant à lui, la surface en enregistrant plus de points dans un court laps de temps.

Le palpeur radio TC64-Digilog se définit comme une solution optimale pour les centres de tournage et fraisage. Des tests très positifs ont été menés dans la surveillance de l’usinage 5 axes des engrenages. Dans le domaine des centres de tournage, si la mesure analogique est consacrée au contrôle de faux rond, de battement axial et de cylindricité, le système pourra également être utilisé comme un palpeur conventionnel.

Une technologie « maison » pour le transfert des données

Le TC64-Digilog utilise pour le transfert des données une technologie qui a fait ses preuves, notamment dans de nombreux systèmes de palpage de l’entreprise. Au lieu de la transmission traditionnelle à changement ou à affectation de fréquence, le palpeur profite de la technologie BRC développée en interne. L’avantage de cette technologie est le suivant : chaque octet d’un signal radio parcourt la largeur totale de la bande de fréquence utilisée, rendant ainsi le transfert particulièrement résistant aux interférences. Par ailleurs, la technologie se distingue par un apprentissage simplifié et une transmission rapide entre le palpeur et le récepteur.

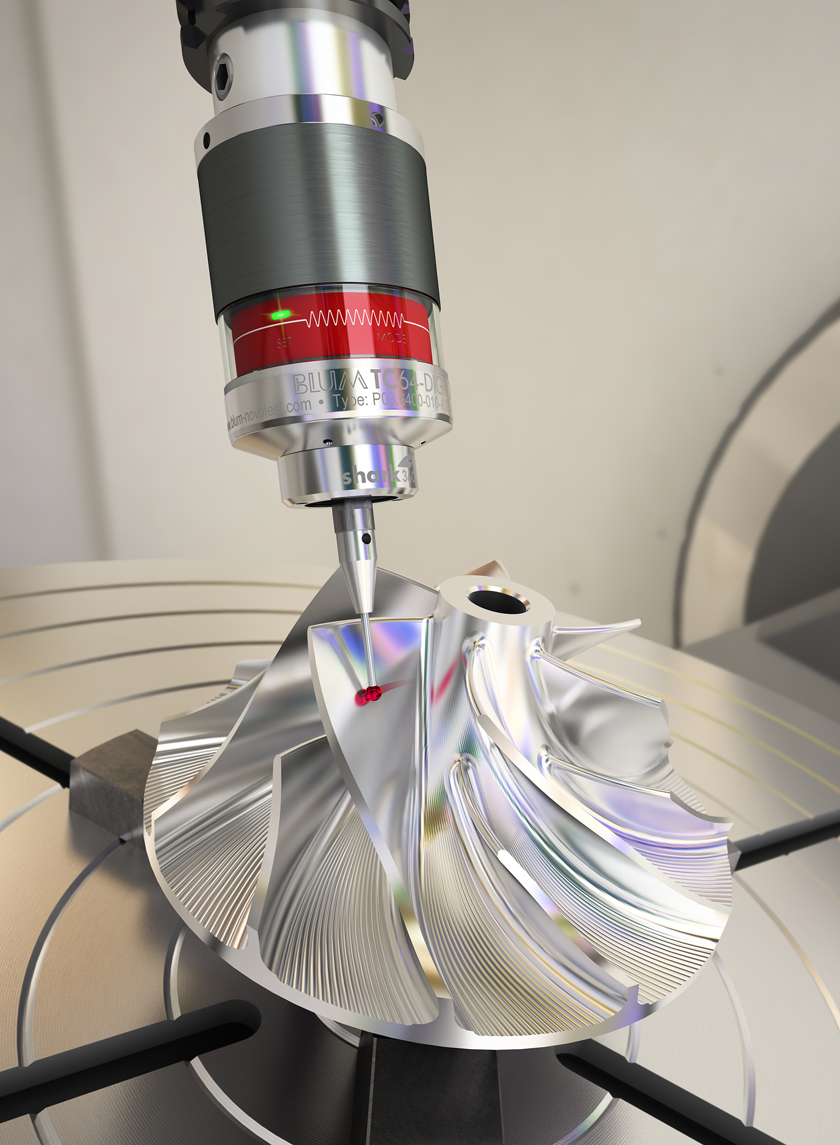

Le TC64-Digilog utilise pour le transfert des données la technologie BRC développée en interne

Le TC64-Digilog utilise pour le transfert des
données la technologie BRC développée en
interne

Système à denture plate pour améliorer les résultats de mesure

Un autre grand avantage du palpeur TC64-Digilog réside dans le système de mesure breveté Shark 360 à denture plate. La denture plate intégrée garantit la direction de palpage pendant le processus de scanning avec des efforts de déviation constants. Une éventuelle force de torsion est dès lors absorbée par la denture plate et ainsi n’influence pas le résultat de la mesure. L’activation du signal de commutation et plus précisément du signal analogique est générée sans usure par l’interruption d’une barrière lumineuse miniature, ce qui garantit une longue durée de vie du système et une grande fiabilité.

Le logiciel associé au palpeur TC64-Digilog et l’écran tactile Blum viennent compléter l’installation et offrir à l’utilisateur davantage de confort dans la prise en main, la manipulation, le paramétrage et l’analyse des résultats.
