Des solutions en machines-outils pour l’usinage des pièces de connectique

Partout présente, la connectique nécessite des moyens d’usinage précis, à l’exemple des tours à poupée mobile ­Citizen-Cincom. Très utilisée dans ce secteur (avec près de 200 machines en France) pour l’usinage des boîtiers et composants, cette gamme couvre l’ensemble des besoins en connectique, des pièces simples aux pièces très complexes. Focus sur trois modèles de la gamme…

Stabilité et rigidité sont deux critères prioritaires pour Citizen, dont la gamme Citizen-Cincom se montre particulièrement rapide pour la mise en œuvre d’une nouvelle série, grâce à sa facilité de programmation et à la simplicité des réglages.

5^e génération pour le tour Citizen-Cincom R04

La R04 s’adresse aux pièces de petit diamètre. Les tours automatiques CNC à poupée mobile sont compacts, avec une profondeur de seulement 455 mm, permettant ainsi de les installer dans les espaces réduits des ateliers. La vitesse de broche continue atteint 20 000 tr/min.

Le tour Citizen-Cincom R04 offre un passage de 0 à 4 mm en barre. Cette machine brille de par sa rapidité d’exécution et une précision exceptionnelles, grâce à ses moteurs linéaires et aux règles en verre sur les axes Z et X. Dotée en standard de 2 peignes avec outils motorisés, elle peut également être équipée d’électro-broches jusqu’à 80 000 tours/min.

Zoom sur le tour Citizen-Cincom L12 type VII et type X

Best-seller dans le segment des petits diamètres, la gamme Citizen-Cincom L12 est très implantée chez les décolleteurs. Rapide et précise grâce à la compensation thermique des axes, la L12 VII (7 axes)  a vu arriver la nouvelle L12 X dotée d’un axe Y sur la contre-broche et des possibilités d’outils supplémentaires. Cette dernière est disponible depuis fin 2019.

Le tour Citizen-Cincom M16, le haut de gamme…

« Petit frère » du tour M32, fleuron de la gamme Citizen-Cincom, le tour M16 est plus compact pour une précision accrue. Équipé d’une tourelle 10 positions avec axe Y, d’un axe B numérique et de 3 axes Y (pour le très complet type VIII), le tour M16 est armé pour répondre aux applications les plus exigeantes. L’éjecteur numérique et le grappin d’évacuation des pièces permettent la récupération sans choc de tous les profils de pièces. C’est une alternative crédible aux centres d’usinage en barre, en termes de budget et de rapidité d’exécution.

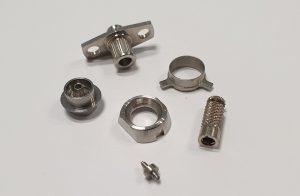

La société UND utilise la série R de Citizen-Cincom pour relever ses défis d’usinage >> Vue du parc de tours R04 chez UND La société UND, spécialisée dans l’usinage par décolletage de pièces de très petites dimensions pour la connectique, l’aéronautique et le médical, est située à Franois (25), près de Besançon. Sur ses différents sites, on compte près de 50 machines-outils Citizen, parmi lesquelles environ 20 tours Citizen-Cincom de la série R. Comme l’explique Nicolas de chez UND, « le tour Citizen-Cincom R504 – 5e génération du tour R04 – est l’une des machines les plus précises du marché. Nous usinons des pièces de connectique – fiches pour prise informatique, contacts…– de diamètres 0,2 à 0,3 mm avec une tolérance au 100e ou au micron.  Par ailleurs, la R504 fait preuve d’une grande rapidité de réglage, l’opérateur ayant accès aux programmes directement sur la machine. Enfin, elle est esthétiquement très réussie et offre une parfaite visibilité de l’intérieur de la machine. »

EQUIPPROD • N°122 Septembre 2020
